Tornillo Mariposa de Junción

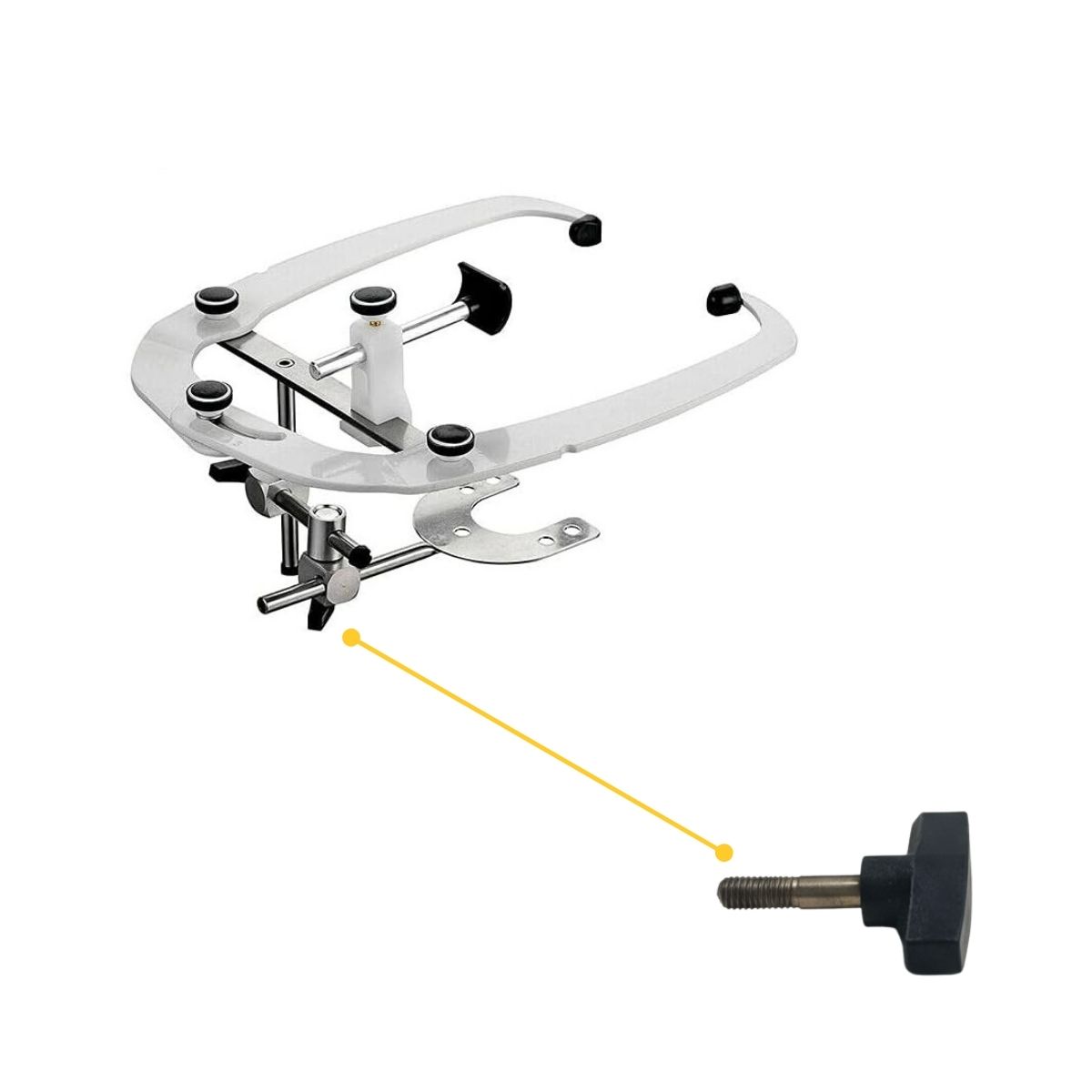

El Tornillo de Mariposa Central (también conocido técnicamente como Manípulo de Sujeción del Conjunto de Transferencia) es, probablemente, la pieza que más estrés mecánico recibe en todo el sistema del articulador. Su función es crítica: actúa como el «anclaje maestro» que une el registro del paciente con el instrumento.
Este tornillo controla el Conjunto de Transferencia. Su misión es bloquear tres ejes de movimiento a la vez:
-
Rotación: Evita que el tenedor gire hacia arriba o hacia abajo.
-
Traslación: Evita que el tenedor se mueva hacia adelante o hacia atrás.
-
Inclinación Lateral: Mantiene la simetría horizontal (que un lado no quede más alto que el otro).

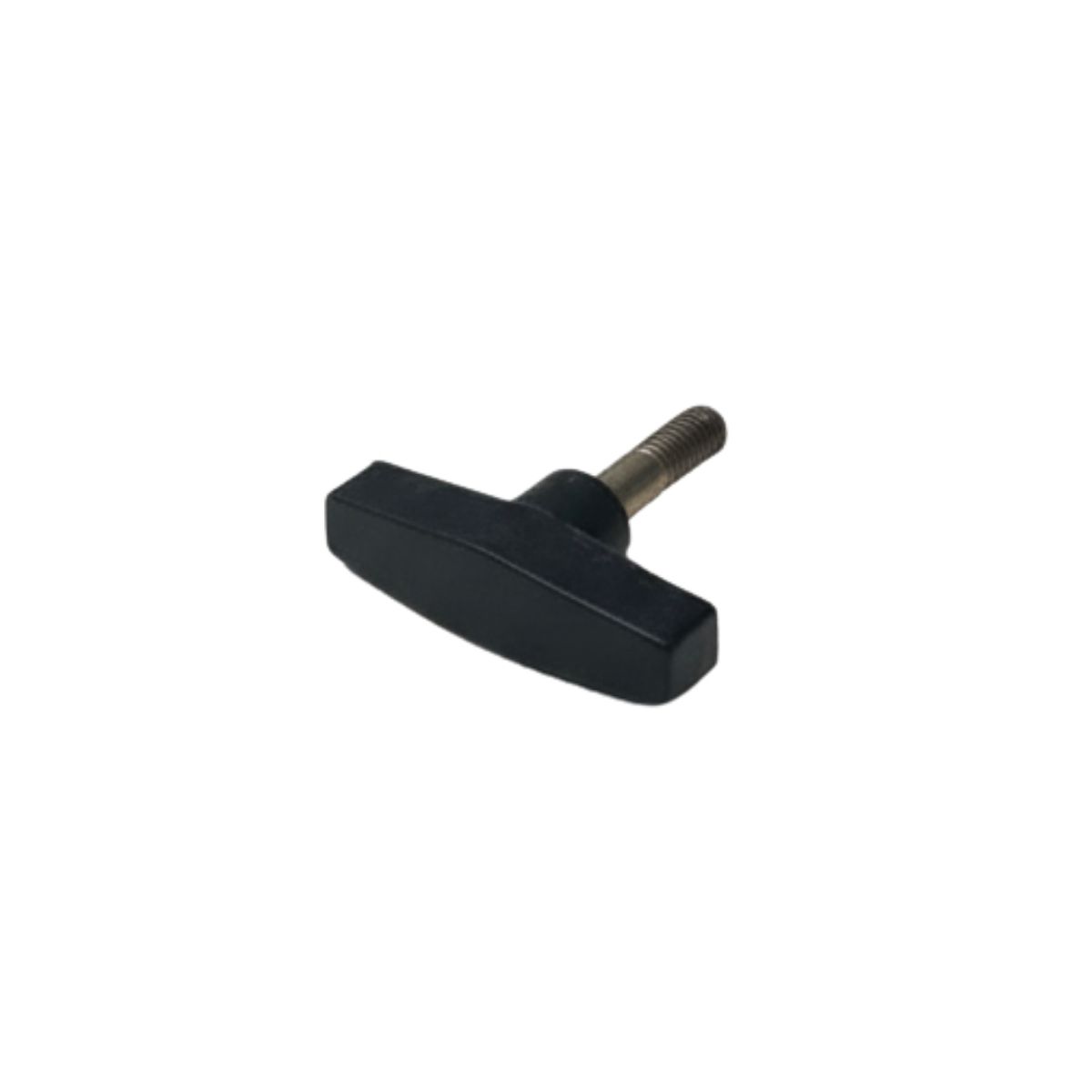

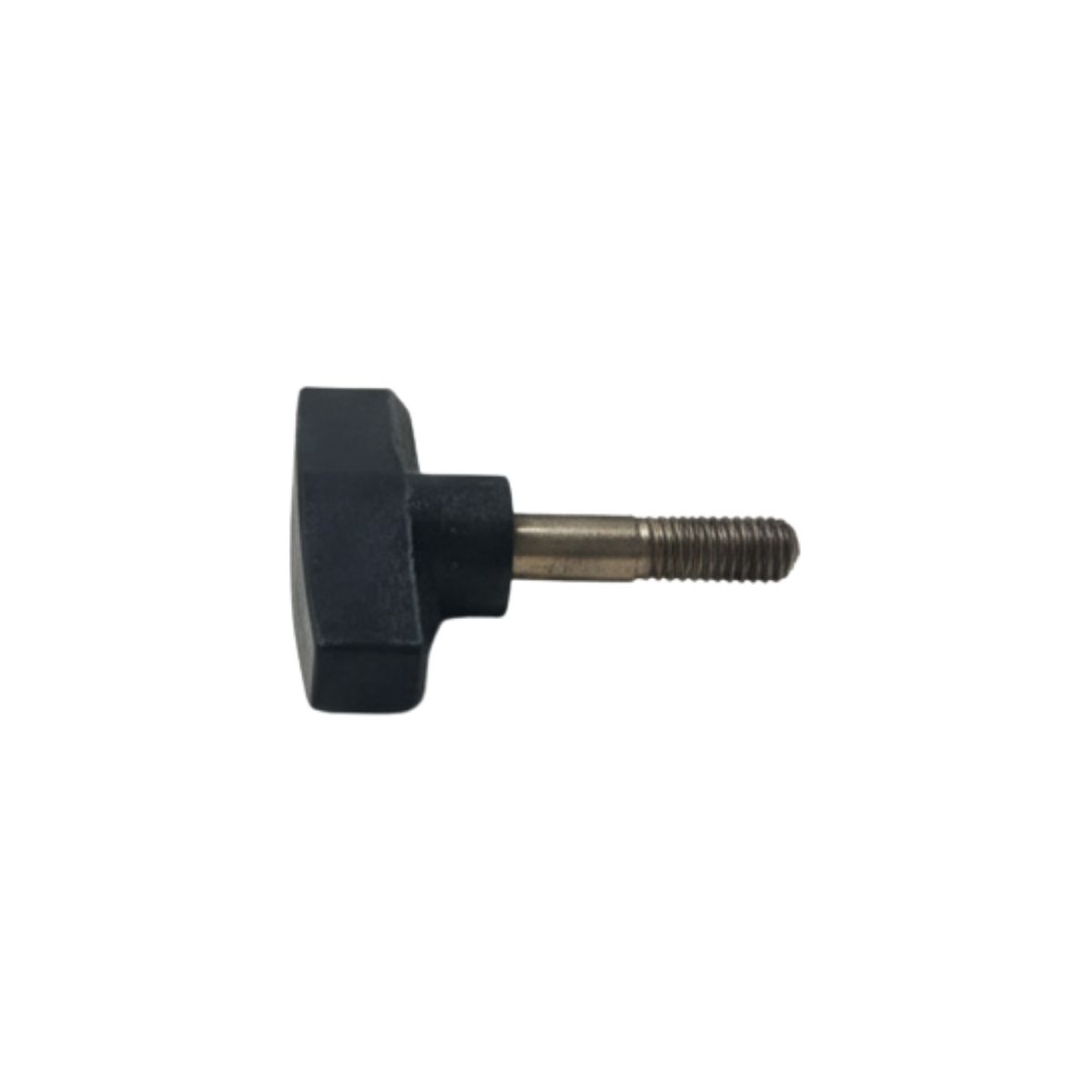

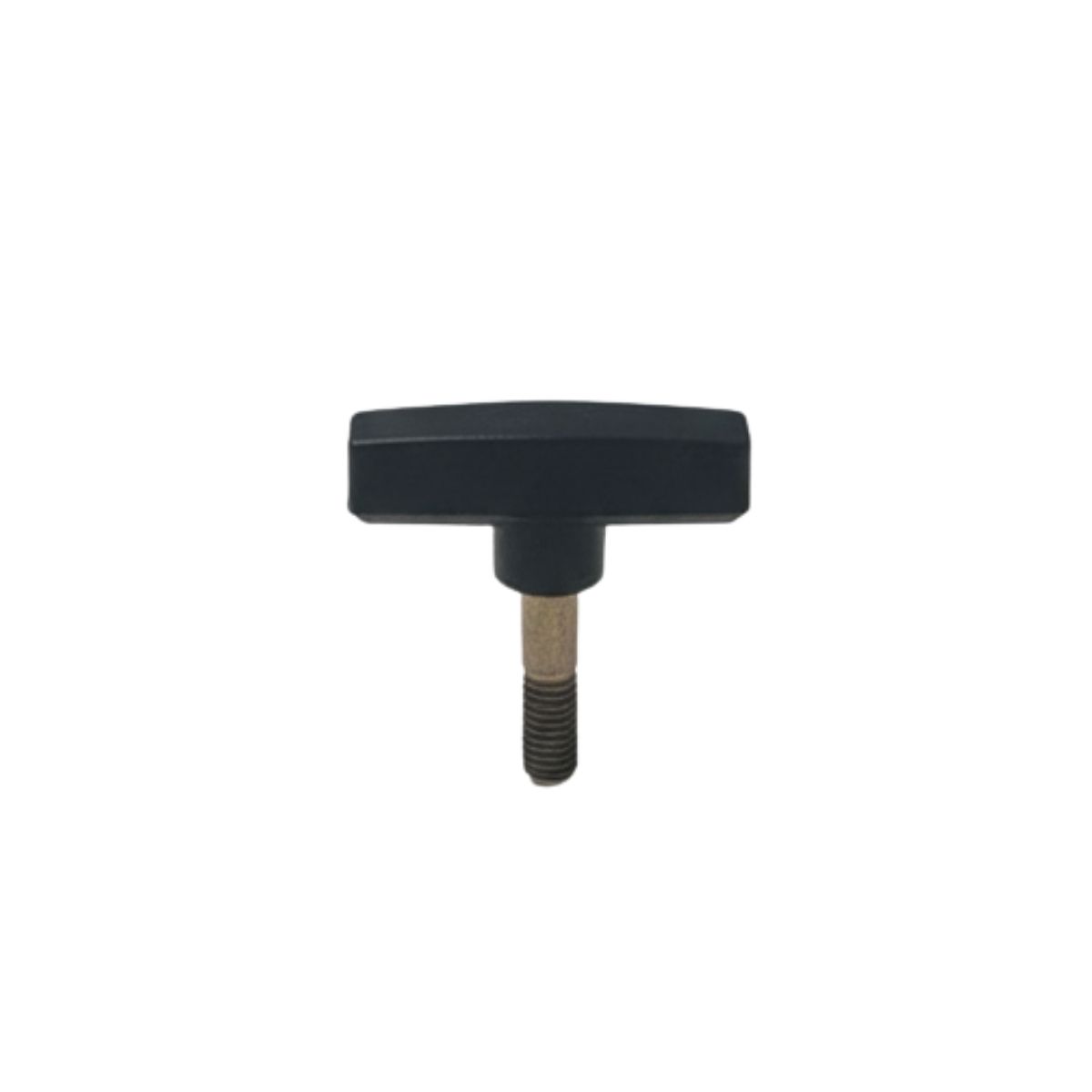

Anatomía y Diseño Industrial
- Forma de Mariposa (o Ergonómica): Su diseño de «orejas» o alas está pensado para maximizar el brazo de palanca. Esto permite que, con la fuerza de los dedos, se genere una presión de cierre equivalente a la que daría una herramienta, pero sin dañar el metal.
- Núcleo de Acero: El exterior es de polímero de alta resistencia, el alma del tornillo es de acero inoxidable o latón reforzado para evitar que la rosca se barra ante la presión constante.
- Punta de Presión Reforzada: La punta que hace contacto con la varilla del tenedor Horquilla es plana para distribuir la fuerza en una superficie mayor, evitando que la varilla se deslice o se «marque» profundamente
